联发科天玑8400:次旗舰的全大核时代,越级体验能否成真?

   时间:2024-12-26 12:09 来源:ITBEAR作者:杨凌霄

联发科近日正式揭晓了其新一代移动平台——天玑8400,这一发布标志着全大核设计首次进入次旗舰领域,引发业界广泛关注。天玑8400不仅继承了天玑9300/9400系列的全大核CPU设计理念,还在GPU性能、能效、游戏体验和AI等多个方面实现了显著升级,为用户带来前所未有的旗舰级享受。

回顾联发科的创新之路,2023年11月,天玑9300凭借全大核架构横空出世,摒弃了传统的小核设计,采用四个3.25GHz Cortex-X4超大核和四个2.0GHz Cortex-A720大核,这一大胆尝试无疑是对移动芯片领域的一次深刻变革。尽管历史上大核和超大核一直专注于性能提升,而小核则负责能效,但联发科通过全大核架构和先进制程工艺,成功实现了性能与能效的完美平衡。

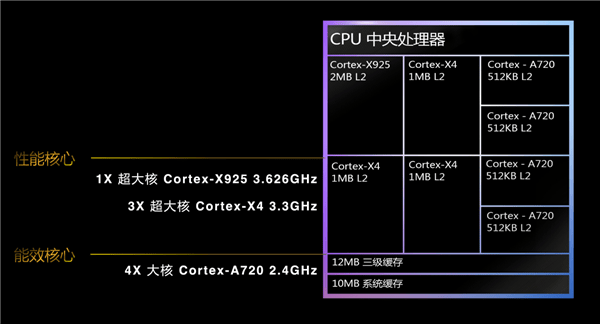

天玑9400作为今年的旗舰产品,进一步升级了第二代全大核设计,引入了主频高达3.626GHz的X925超大核,形成1+3+4的灵活核心配置。这种设计使得任务分配更加高效,特别是在高负载场景下,能够迅速调动X925核心,确保任务快速完成。全大核架构带来的性能和能效双重提升,不仅验证了联发科的前瞻性,也引领了整个行业的潮流。

天玑8400作为次旗舰平台,此番直接引入全大核设计,无疑是对传统次旗舰定位的颠覆。联发科将天玑9000系列旗舰的全大核技术快速下放至天玑8000系列,展示了其推动全大核普及的决心。更天玑8400与Arm深度合作,首发搭载了八个升级版的A725大核,分为三种不同频率,形成1+3+4的组合,实现了性能与能效的极致平衡。

A725大核作为迄今为止平衡性能与能效的最佳选择,采用了最先进的Armv9指令集,性能大幅提升,功耗显著降低。同时,它还支持新一代可缩放矢量扩展技术SVE2,显著提升了视频播放和拍摄功能的效率。联发科与Arm的深度合作,使其能够第一时间应用最新架构和技术,为用户带来领先的技术体验。

天玑8400在GPU方面也实现了全面进化,搭载了与旗舰同款的Mali-G720,相比上一代天玑8300,峰值性能提升24%,功耗降低42%,能效表现极为出色。在4W功耗以下区间,天玑8400的GPU能效甚至超越了行业内的旗舰8系芯片,为手游玩家提供了极致的性能和能效体验。

天玑8400还配备了联发科独家星速引擎,能够根据性能算法、游戏需求和设备温度实时调用CPU和GPU资源,确保性能精准分配,实现高帧稳帧的同时延长续航。在网络方面,天玑8400支持5G与Wi-Fi之间的平滑切换,实时监控网络质量,确保玩家不会因为网络问题而遭遇游戏卡顿或掉线。同时,它还率先支持5G Advanced网络,将高速稳定的5G-A网络体验引入次旗舰市场。

在AI和影像方面,天玑8400同样表现出色。新一代AI处理器NPU 880 AI性能大幅提升,能够轻松应对各种创新的生成式AI应用。而旗舰级的影像处理器Imagiq 1080则带来了QPD变焦硬件引擎和全焦段HDR技术,无论是拍照还是录视频都能获得高质量、高效率的体验,同时降低功耗。

联发科通过天玑8400的发布,再次展示了其在移动芯片领域的创新实力和领导地位。全大核设计的引入不仅提升了次旗舰平台的性能和能效,也为用户带来了更加极致的使用体验。随着天玑8400在REDMI Turbo 4等终端上的实际应用,我们有理由期待它将继续延续天玑8000系列的“神U”美誉,引领次旗舰市场的新潮流。
